Media transmisi kabel

KARAKTERISTIK KABEL COAXIAL THINNET YAITU :

Mempunyai diameter yang lebih kecil dari kabel Coaxial Thicknet.
Hadir untuk menggantikan kabel Coaxial Thicknet.
Setiap ujung kabel diberi terminator 50-ohm.
Panjang maksimal kabel adalah 1,000 feet (185 meter) per segment.
Setiap segment maksimum terkoneksi sebanyak 30 perangkat jaringan (devices)
Kartu jaringan cukup menggunakan transceiver yang onboard, tidak perlu tambahan transceiver, kecuali untuk repeater.
Maksimum ada 3 segment terhubung satu sama lain (populated segment).
Setiap segment sebaiknya dilengkapi dengan satu ground.
Panjang minimum antar T-Connector adalah 1,5 feet (0.5 meter).
Maksimum panjang kabel dalam satu segment adalah 1,818 feet (555 meter).
Setiap segment maksimum mempunyai 30 perangkat terkoneksi.
Tidak direkomendasikan lagi, namun masih digunakan pada jaringan LAN yang sangat kecil.

KARAKTERISTIK KABEL COAXIAL THICKNET YAITU :

Merupakan kabel original Ethernet.
Mempunyai diameter lumayan besar.
Setiap ujung harus diterminasi dengan terminator 50-ohm.
Maksimum 3 segment dengan peralatan terhubung (attached devices) atau berupa populated segments.
Setiap kartu jaringan mempunyai pemancar tambahan (external transceiver).
Setiap segment maksimum berisi 100 perangkat jaringan, termasuk dalam hal ini repeaters.
Maksimum panjang kabel per segment adalah 1.640 feet (atau sekitar 500 meter).
Maksimum jarak antar segment adalah 4.920 feet (atau sekitar 1500 meter).
Setiap segment harus diberi ground.
Jarak maksimum antara tap atau pencabang dari kabel utama ke perangkat (device) adalah 16 feet (sekitar 5 meter).
Jarank minimum antar tap adalah 8 feet (sekitar 2,5 meter).
Instalasi atau pemasangan jaringan dengan kabel ini cenderung rumit.
Kabel Coaxial Thicknet sudah tidak digunakan lagi untuk LAN modern.

KOMPONEN KABEL COAXIAL
Kabel tembaga (centre core)
Kabel tembaga (centre core) yang terletak di tengah-tengah ini berfungsi sebagai media konduktor listrik.
Lapisan plastik (dielectric insulator)
Lapisan plastik (dielectric insulator) ini berfungsi sebagai pemisah antara kabel tembaga dan lapisan metal (metallic shield) yang melingkupinya.
Lapisan metal (metallic shield)
Lapisan metal (metallic shield) ini berfungsi sebagai pelindung terhadap gangguan interferensi elektromagnetik yang berasal dari sekeliling kabel.
Lapisan plastik (plastic jacket)
Lapisan plastik (plastic jacket) ini berfungsi sebagai pelindung bagian terluar dari kabel itu sendiri.

Dari Komponen Kabel Coaxial dapat dilihat karakteristiknya yaitu :
Kecepatan dan keluaran transmisi data 10 – 100 MBps.
Biaya rata-rata per node murah.
Media dan ukuran konektor medium (tidak terlalu kecil tapi juga tidak terlalu besar).
Panjang kabel maksimal yang diizinkan yakni 500 meter (cukup panjang).
Kelebihan Kabel Coaxial :
Kabel Coaxial memiliki harga yang relatif murah dibanding jenis kabel jaringan yang lainnya
Kabel Coaxial memiliki kecepatan yang cukup tinggi namun memiliki keterbatasan dalam jangkauan.
Kelemahan Kabel Coaxial :
Membutuhkan repeater sebagai penguat dalam jangkauan yang lebih luas.
Instalasi jaringan dengan kabel Coaxial yang rumit.
Biaya pemeliharaan lebih mahal.

Karakteristik transmisi jenis media Twisted pair ini dapat diuraikan sebagai berikut:
Pemanfaatan untuk sinyal analog memerlukan amplifier setiap 5-6 km, sedangan untuk sinyal digital penguatan dibutuhkan setiap 2-3 km.
Redaman sangat dipengaruhi oleh frekuensi, makin tinggi frekuensi yang digunakan makin besar redamannya.
Rentan terhadap interferensi dan derau. Interferensi dapat dikurangi dengan menggunakan anyaman metalic sebagai pelindung.
Kabel twisted Pair ada 2 jenis seperti tampak pada gambar diatas, yakni UTP dan STP. UTP rentan terhadap interferensi dari luar, biasanya digunakan untuk kabel telepon. STP interferensinya lebih sedikit dibandingkan UTP karena menggunakan anyaman metalik sebagai pelindung. Jenis ini memberikan kinerja yang lebih baik pada laju data yang tinggi, namun lebih mahal dan lebih sulit dikerjakan dibandingkan dengan UTP.
Kabel UTP dibedakan menjadi beberapa kategori. UTP kategori 3 biasanya mempunyai panjang pilinan 7,5 sampai 10 cm. Karakteristik transmisi dapat mencapai 16 MHz, dimanfaatkan untuk transmisi suara (voice) di dalam gedung perkantoran. Laju data dapat mencapai 16 Mbps dalam jarak yang terbatas. UTP kategori 4 mempunyai spesifikasi karakterisik transmisi sampai 20 MHz. UTP kategori 5 mempunyai panjang pilinan yang lebih ketat, yakni 0,6 – 0,85 cm, untuk mendapatkan kinerja yang lebih baik. Karakteristik transmisi dapat mencapai 100 MHz, dimanfaatkan untuk transmisi data di gedung2 baru. Laju data dapat mencapai 100 Mbps dalam jarak yang terbatas. UTP kategori 3 dan 5 biasanya digunakan pada LAN (Local Area Network).

Read More

Perangkat keras dalam komunikasi data


1. Terminal
    Contoh
    a. Telepon





    b. Keyboard




  c. Point of sale







   d. Terminal pengumpulan data



2. Cluster Control Unit





3. Modem

4. Multiplexer






5. Saluran
    Contoh
    a. Kabel




    b. Fiber optic






6. Front end processor





Demikian gambar dari perangkat keras komunikasi data. Semoga bermanfaat.

Read More

Hubungan komputer ke peralatan

MEMAHAMI DAN MENALAR HUBUNGAN KOMPUTER DENGAN JARINGAN

Alat Input, Output, dan Proses Komputer

Alat Input
Alat input adalah alat-alat yang berfungsi untuk memasukan data atau perintah dari luar system kedalam suatu memori dan prosesor untuk diolah guna menghasilkan informasi yang diperlukan.
Macam-MacamAlat Input Komputer

No

GambarAlat

NamaAlat

Fungsi

Read More

MEMAHAMI DAN MENALAR HUBUNGAN KOMPUTER DAN JARINGAN

31 Maret 2017 by: googrl

DEFINISI

Data adalah keterangan atau bahan nyata yg dapat dijadikan dasar kajian (analisis atau kesimpulan)

Informasi adalah data yang diolah menjadi bentuk yang lebih berguna dan lebih berarti bagi penerima, yang menggambarkan suatu kejadian-kejadian yang bersifat fakta yang digunakan untuk pengambilan kesimpulan.

Komunikasi pengiriman dan penerimaan pesan atau berita antara dua orang atau lebih sehingga pesan yg dimaksud dapat dipahami

PRINSIP KOMUNIKASI

“Komunikasi terjadi jika saya berbicara, anda dapat mengerti, dan sebaliknya jika anda yang berbicara, saya mengerti”.

Jadi jika anda berbicara dengan seseorang, dan orang tersebut tidak mengerti, atau bahkan sebaliknya, maka komunikasi tidak bisa terjadi.

Komunikasi data adalah hubungan atau interaksi (pengiriman dan penerimaan) data antara perangkat melalui media penghantar atau media transmisi. Komunikasi data seperti halnya orang yang saling berkomunikasi, yang melibatkan komponen : pesan, pengirim, media dan penerima.

Dari gambar di atas dapat diambil kesimpulan bahwa

1. Pengirim/sender adalah seseorang yang memiliki gagasan atau pesan yang biasanya memulai percakapan.
2. Pesan/message adalah informasi atau gagasan yang dibagikan.
3. Media/medium adalah metode atau jalur yang digunakan untuk mengirim pesan.
4. Penerima/receiver adalah seseorang yang menerima pesan.

Proses komunikasi data ditandai dengan adanya sebuah transmisi data dalam media penghantar. Pengertian transmisi data itu sendiri merupakan proses pengiriman data dari sumber data ke penerima data melalui media pengiriman tertentu. Dua faktor yang mempengaruhi keberhasilan dari suatu transmisi data yaitu : kualitas sinyal yang ditransmisi dan karakteristik media transmisi. Bagaimanakah data bisa mengalir melalui peralatan ? Ada 3 mode transmisi data :

1. Simplex : transmisi data, dimana data hanya mengalir dalam satu arah pada jalur komunikasi data. Contoh : Stasiun radio dengan penerima radio, stasiun televisi dengan televisi di rumah, transfer data dari keyboard ke komputer, dll. Ini bisa diumpamakan seperti sebuah jalan raya satu jalur. Kendaraan yang melewati jalan raya satu jalur, hanya dapat berjalan dalam satu arah.

1. Half duplex : transmisi data, dimana data secara bergantian mengalir dalam dua arah pada jalur komunikas. Contoh : handy talkie, interkom.

Ini bisa diumpamakan 2 buah stasiun yang dihubungkan dengan satu jalur rel kereta api. Stasiun A mengijinkan kereta api A  menuju stasiun B, jika rel dalam keadaan tidak digunakan oleh stasiun B. Begitu juga sebaliknya, stasiun B bisa mengijinkan kereta api B menuju stasiun A jika rel tidak digunakan oleh stasiun A.

1. Full duplex : transmisi data, dimana data mengalir dalam dua arah pada jalur komunikasi secara serempak/sinkron. Contoh : telephone, video chat, text chat. Ini bisa diumpamakan seperti jalan raya dua jalur, yang memungkinkan kendaraan melintas dua arah.

Perbedaan antara komunikasi antara orang dan komunikasi data adalah adanya komponen tambahan, yang dinamakan dengan protocol.  Jika kita modelkan bentuk komunikasi data tersebut, maka akan menjadi :

Keterangan

1. Sumber : dari mana data berasal
2. Pengirim : Perangkat yang mengubah data ke dalam sebuah bentuk yang sesuai dengan media transmisi
3. Sistem komunikasi : Media penghantar data akan dikirim
4. Penerima : perangkat yang menerima sinya dan mengubahnya menjadi data atau pesan
5. Tujuan : Kemana data akan dikirim

Protokol adalah sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer. Protokol dapat diterapkan pada perangkat keras, perangkat lunak atau kombinasi dari keduanya. Pada tingkatan yang terendah, protokol mendefinisikan koneksi perangkat keras.

BANDWIDTH

Jumlah data yang bisa dikomunikasikan atau dikirim dalam satu waktu dalam jaringan, diatur oleh bandwidth. Bandwidth adalah jalur data yang digunakan oleh computer untuk berkomunikasi dengan computer lain. Dalam hal ini merujuk pada seberaoa besar sebuah informasi yang bisa dikirimkan. Bandwidth dikukur dalam satuan bps (bit per second). Bandwidth terdiri dari beberapa jalur/channel broadband. Broadband merujuk pada seberapa besar kecepatan data yang dikirimkan. Broadband diukur dalam satuan cps (character per second). Jadi besarnya bandwidth akan mempengaruhi seberapa banyak informasi yang dapat dikirimkan.

 Kabel untuk pertama kalinya dipilih oleh penyedia jasa layanan internet/ISP (internet service provider) untuk membuat sebuah jaringan computer sebagai bandwidth dan channel broadband. Jenis kabel akan menentukan seberapa besar dan seberapa cepat informasi dapat dikirimkan.

MEDIA TRANSMISI

Media transmisi adalah media atau alat yang digunakan  untuk menghubungkan antara pengirim dan penerima informasi ketika mengirimkan suatu data. Data terlebih dahulu diubah menjadi sinyal analog yang bisa dibaca oleh media transmisi atau kode enkripsi dan kode sinyal analog inilah yang akan dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi data. Macam-macam media transmisi dapat diperhatikan pada gambar di bawah ini.



MEDIA KABEL

Media kabel lebih baik dari media nirkabel, karena media kabel mampu membawa data dalam jumlah besar tanpa terganggu oleh cuaca, sehingga menghasilkan komunikasi data yang cepat. Adapun macam media transmisi kabel yang digunakan :

1. Twisted pair (kabel dua kawat).Dikelompokkan menjadi UTP (unshielded twisted pair) dan STP (shielded twisted pair). Kabel jenis ini hanya bisa membawa data dengan kecepatan 1 sampai 128 megabit per detik. Namun karena sudah populer maka kabel ini akan tetap digunakan hingga tahun-tahun mendatang, baik untuk pesan suara (telepon) atau maupun data komputer.
   1. UTP (unshielded twisted pair). adalah sebuah jenis kabel jaringan yang menggunakan bahan dasar tembaga, yang dilengkapi dengan shield internal. Ini paling umum digunakan dalam jaringan lokal karena harganya murah, fleksibel dan kinerja bagus. UTP terdapat pelindung satu lapis yang melindungi kabel dari ketegangan fisik atau kerusakan, tetapi tidak melindungi kabel dari interferensi elektromagnetik
   2. STP. adalah kabel tembaga yang memiliki pembungkus timah pada masing-masing pasangan kabel untuk melindungi interferensi gelombang elektromagnetik baik dari dalam maupun dari luar
2. Coaxial cable (kabel koaksial). adalah media penyalur/transmitor yang menyalurkan setiap informasi yang telah diubah menjadi sinyal listrik. Kabel ini memiliki kemampuan besar untuk menyalurkan data bidang frekuensi lebar, sehingga bisa mentransmisi kelompok kanan frekuensi percakapan atau program televisi. kabel ini biasanya digunakan untuk komunikasi jarak dekat maksimum 2000 km

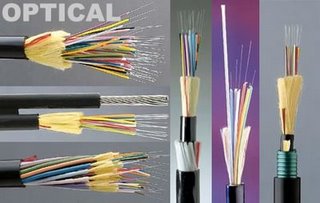

3. Optic Fiber (kabel serat optic). Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar.Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser.Serat-serat ini yang setipis rambut manusia, bisa mentransmisikan hingga 2 miliar getaran per detik (2 Gb); setiap getaran “on” merepresentasikan bit “1″.

TEKNIK KONVERSI DATA

DATA	SIGNAL	PENDEKATAN
Digital	Digital	Encoding
Analog	Digital	Encoding
Analog	Analog	Modulation
Digital	Analog	Modulation

Read More
